Pang-industriya na KableMga Tagagawa

Pang-industriyang Cable Range na Ginagawa Namin

Ang aming pamilyang Industrial Cables ay makikita sa paligid ng mga fixed at flexible installation sa loob ng mga pabrika, substation, water treatment plant, machine tool at process skid. Ang bawat konstruksiyon ay tinutukoy ng antas ng boltahe, insulation material, shielding type, core count at sheath compound, kaya ang parehong laki ng conductor ay maaaring ibigay sa ilang mga marka ng pagganap.

Angkop ang Application sa Mga Sistemang Pang-industriya

Ang pagpili ng pang-industriya na cable ay nagsisimula sa signal o power duty, pagkatapos ay lumipat sa kapaligiran. Ang isang cable na nagdadala ng 4–20mA mula sa isang pressure transmitter ay may iba pang shielding at capacitance na kinakailangan mula sa isang 61-core interlock cable sa isang motor control center. Itinutugma namin ang konstruksiyon sa loop sa halip na magbigay ng isang generic na uri para sa bawat panel.

• Pag-aautomat ng proseso: mga instrument cable sa pagitan ng mga field sensor, junction box at DCS/PLC cabinet.
• Kontrol ng motor: XLPE o PVC control cable para sa contactor, relay at indication circuit.

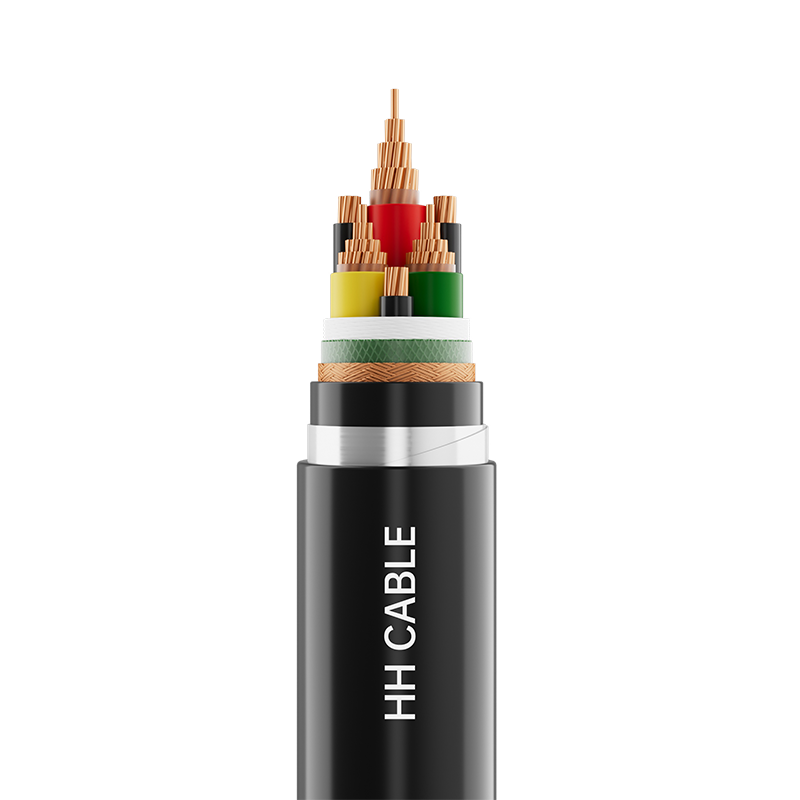

• Mga drive at inverter: 1kV variable frequency power cables na may mababang transfer impedance.
• Mga zone na may mataas na temperatura: silicone o fluoroplastic insulated na mga kable ng computer at instrumento na na-rate sa 180°C o 200°C at temperatura ng conductor.
• Mga ruta sa labas at nakabaon: armored o UV-resistant sheathed control cables para sa mga cable trenches at pagpapadala ng libing.

Mga Opsyon sa Konstruksyon at Mga Kritikal na Detalye

Ang bawat Industrial Cable na sinipi namin ay tinukoy ng isang construction table. Ang ibaba sa ibaba ay nagbubuod sa mga pangunahing variable na kinukumpirma namin bago ang produksyon, gamit ang mga karaniwang configuration na na-publish para sa aming mga hanay ng kontrol at instrumento.

Integridad ng Signal at Disenyo ng Shielding

Para sa instrumentation at computer cable, ang shielding ay ang pagkakaiba sa pagitan ng isang matatag na pagbabasa at isang pabagu-bago. Bumubuo kami ng mga foil shield para sa high-frequency na ingay, braided copper shield kung saan kailangan ang flexibility at mechanical robustness, at composite foil-plus-braid constructions para sa pinaka-demand na EMC environment. Kasama ang mga wire ng alisan ng tubig hanggang sa kalasag ay ma-ground sa dulo ng panel.

Binabawasan ng mga twisted pair, triad at star-quad group ang magnetic pickup. Kung saan ang mga konduktor ng kuryente at signal ay nagbabahagi ng isang cable, pinaghihiwalay namin ang mga ito upang limitahan ang mutual induction. Ang mga pagpipiliang ito ay ginawa sa yugto ng panipi, dahil ang pagpapalit ng uri ng kalasag pagkatapos ng produksyon ay hindi praktikal.

Temperatura, Pag-install at Mga Limitasyon sa Kapaligiran

Ang na-rate na temperatura ng konduktor ay depende sa pagkakabukod: PVC, PE at halogen-free polyolefin 70°C; XLPE 90°C; silicone goma 180°C; fluoroplastic 200°C. Ang short-circuit allowance para sa XLPE control cables ay 250°C hanggang limang segundo. Ang temperatura ng pag-install ay hindi dapat mas mababa sa 0°C para sa karaniwang compound, o mas mababa sa -20°C para sa mga cable ng instrumento na lumalaban sa mataas at mababang temperatura.

• Baluktot na radius: 6x na panlabas na diameter para sa nababaluktot o hindi nakabaluti na tinirintas na mga kable; 8× para sa mga hindi nakabaluti na matibay na control cable; 12× para sa mga konstruksyon na nakabaluti o may kalasag sa metal.
• Pagruruta: magkahiwalay na mga kable ng kuryente at signal, panatilihin ang puwang ng tray, mga kalasag sa lupa sa isang dulo maliban kung ang disenyo ng system ay nangyayari ng iba.
• kapaligiran: Mga jacket na lumalaban sa UV para sa mga outdoor run, armouring para sa pagpapadala ng paglilipat, at mga kaluban na lumalaban sa langis para sa interior ng machine-tool.

Quality Control at Pagtanggap

Ang Henghui Cable ay nagpapatakbo ng dalawang production plant at siyam na workshop na may MES system na sumasaklaw sa ruta mula sa hilaw na materyal hanggang sa natapos na reel. Ang aming pamamahala sa kalidad, pamamahala sa kapaligiran at mga sistema ng kalusugan at kaligtasan sa trabaho ay sertipikado, at ang aming hanay ng solar PV cable ay may hawak na TÜV Rheinland, CE at EAC certification. Para sa Mga Kableng Pang-industriya, ang mga nakagawiang pagsusuri sa pabrika ay sumasaklaw sa resistensya ng konduktor, paglaban sa pagkakabukod, pagtiis ng mataas na boltahe at pagsusuri sa sukat; Ang mga markang lumalaban sa sunog at walang halogen ay na-verify laban sa mga kinakailangang kinakailangan sa pagganap.

Maaaring kasama sa dokumentasyon ng pagtanggap ang mga ulat sa pagsubok, pagsubok ng pagsang-ayon at mga talaan ng haba ng reel. Kung saan tinukoy ng isang proyekto ang third-party na inspeksyon o testigo sa testigo, ikino-coordinate namin ang iskedyul ng inspeksyon sa kinatawan ng customer bago ipadala.

Mga Kaugnay na Cable Families para sa Mga Kumpletong Proyekto

Ang mga Industrial Cable ay madalas na nakaupo sa tabi ng iba pang mga circuit sa parehong planta. Ibinibigay namin ang buong hanay gamit ang mga insulation system, sheath compound at dokumentasyon ay mananatiling pare-pareho sa buong proyekto.

• Power Grid Transmission sa Transformation Cable — 1.8–3kV, 6–35kV at 66–110kV XLPE na mga kable ng kuryente para sa mga koneksyon sa substation at feeder.
• Mga Kable ng Riles at Transit — walang halogen, mababang usok na mga konstruksyon para sa mga tunnel, istasyon at rolling stock.
• Imprastraktura sa Construction Cable — fixed wiring, PVC insulated wire at cord para sa mga gusali at halaman.
• Mga Bagong Kable ng Enerhiya — mga solar photovoltaic na kable at kaugnay na mga kable ng DC para sa pagbuo at mga sistema ng imbakan.

Impormasyong Ginagamit Namin Para I-configure ang Iyong Solusyon

Upang maghanda ng tumpak na panukalang Industrial Cable, kailangan namin ang working point at ang mga kondisyon ng pag-install. Ang checklist sa ibaba ay sumasalamin sa data na sinusuri ng aming mga inhinyero bago mag-isyu ng isang quotation at production drawing.

• Pag-andar ng circuit: kontrol, signal, instrumentasyon, drive o pamamahagi ng kuryente.
• Antas ng boltahe: 300/500V, 450/750V o 1kV.
• Laki ng konduktor at bilang ng core: cross-section sa mm² at bilang ng mga core, pare o triad.
• Insulation sa sheath material: PVC, PE, XLPE, walang halogen, silicone o fluoroplastic.
• Shielding at armor: foil, tirintas, composite, steel tape o steel wire.
• Espesyal na pagganap: flame retardant grade, fire resistance, low smoke halogen-free, termite/rodent proof, UV o oil resistance.
• Kapaligiran sa pag-install: panloob, panlabas, nakabaon, tray, conduit, temperatura ng kapaligiran at pagkakalantad sa kemikal.
• Dami at paghahatid: kabuuang metro, haba ng reel, destination port at palugit ng paghahatid.
• Dokumentasyon: mga ulat sa pagsubok, mga resulta, listahan ng packing at anumang kinakailangan sa inspeksyon ng third-party.

Ipadala ang mga detalyeng ito kasama ng iyong pagtatanong at kumpirmahin namin ang modelo, konstruksyon at oras ng lead. Maaaring gawin ang mga naka-customize na core, kulay, haba at sheath compound mula sa mga drawing o sample.

Mga madalas Itanong

Ano ang pagkakaiba sa pagitan ng mga control cable at instrument cable?

Ang mga control cable ay may mga switching at interlock signal sa 450/750V at binuo para sa mekanikal na tibay, kadalasang may maraming mga core. Ang mga instrument cable ay nagdadala ng mababang antas ng analog o digital na signal sa 300/500V at inuuna ang mababang capacitance, mataas na insulation resistance at proteksyonng shielding upang maprotektahan ang katumpakan ng pagsukat.

Maaari ka bang magbigay ng mga cable para sa mga variable frequency drive?

Oo. Ang aming 1kV variable frequency power cable ay idinisenyo na may simetriko na konstruksyon at shielding upang limitahan ang common-mode na ingay at mga spike ng boltahe sa pagitan ng inverter at motor. Kinukumpirma namin ang rating ng drive, haba ng cable at paraan ng pagruruta bago piliin ang klase ng shield at conductor.

Anong saklaw ng temperatura ang saklaw ng iyong mga Industrial Cable?

Ang mga karaniwang PVC, PE at halogen-free na polyolefin cable ay na-rate sa 70°C at temperatura ng conductor; XLPE control cable sa 90°C. Para sa mga high-temperature zone, nagbibigay kami ng silicone rubber insulated cable na na-rate sa 180°C at mga fluoroplastic insulated cable na na-rate sa 200°C, na may temperatura sa pag-install hanggang -20°C.

Gumagawa ka ba ng mga custom na bilang ng core at mga kulay ng sheath?

Gumagawa kami ng parehong standard at customized na Industrial Cable. Core counts mula 2 hanggang 61, hindi karaniwang mga cross-section, partikular na mga sequence ng kulay, mga naka-print na alamat at pagsamang sheath compound ay maaaring gawin ayon sa mga drawing o sample ng customer.

Anong impormasyon ang kailangan para sa isang tumpak na panipi?

Ibigay ang modelo o konstruksyon, antas ng boltahe, laki ng conductor, bilang ng core, insulation at sheath material, mga kinakailangan sa shielding o armor, mga espesyal na pangangailangan sa pagganap, dami, haba ng reel at destinasyon ng paghahatid. Sa mga detalye nito, kinukumpirma namin ang pagtatayo at naglalabas ng quotation.

Paano nakaimpake at naihahatid ang mga Industrial Cable?

Ang mga cable ay ibinibigay sa mga reel na gawa sa kahoy o bakal na may haba at mga marka ng drum, na protektado para sa kargamento sa dagat. Ang oras ng paghahatid para sa karaniwang Industrial Cables ay karaniwang mga 7 hanggang 10 araw pagkatapos ng kumpirmasyon, depende sa dami at materyal na availability.
