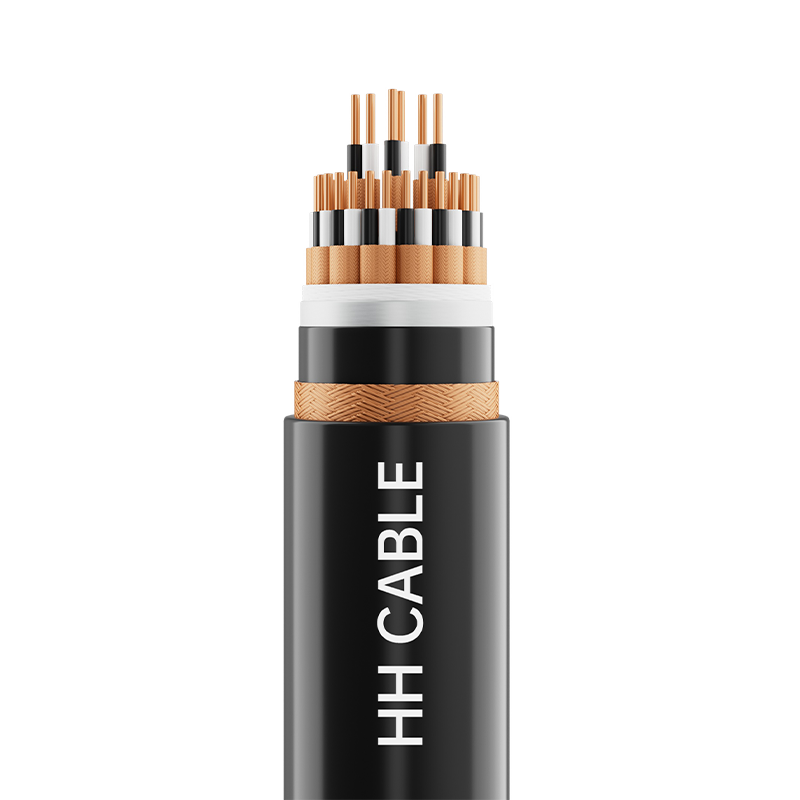

300-500V Mataas At Mababang Temperatura na Lumalaban sa Mga Kable ng Computer At Instrument

Pangalan ng Produkto: 300-500V mataas at mababang temperatura na lumalaban sa mga kable ng computer at instrumento

1-Mga pamantayan sa pagpapatupad

TICW 6-2009

2-Modeloo ng Produkto

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3, atbp.

3- Antas ng boltahe

300/500V

4-Mga Detalye ng Produkto

grid

Model

Nominal cross section ng conductor mm2

Ang istraktura ng bahagi ng paglalagay ng kable

Grupo ng Lane

Tatlong linyang pangkat

Grupo ng apat na wire

Silicone na pagkakabukod ng goma

0.5, 0.75, 1.0, 1.5, 2.5

1～50

1～24

1～10

Fluoroplastic insulation

0.5, 0.75, 1.0

1～19

1～10

—

1.5, 2.5

1～10

1～10

—

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Class 1 solid copper conductor o Class 2 round stranded copper conductor o Class 5 soft copper conductor

Layer na lumalaban sa apoy (kung mayroon man)

Mika tape

Pagkakabukod

Silicone rubber o fluoroplastic insulation material

Twisted pair, group o star twist tape (kung available)

Polyester tape o non-woven na tela

Indibidwal na kalasag  (kung mayroon)

Copper wire braid o (copper tape o copper plastic tape o aluminum plastic tape) wrapping o aluminum plastic tape wrapping copper wire braid composite shielding

Pagpupuno

Non-hygroscopic Polypropylene Reticulated Filler Rope

Cable wrapping tape

Non-woven na tela o polyester tape

Pangkalahatang kalasag (kung mayroon man)

Copper wire braid o (copper tape o copper plastic tape o aluminum plastic tape) wrapping o aluminum plastic tape wrapping copper wire braid composite shielding

Panlabas na kaluban

Silicone rubber o fluoroplastic sheath na materyal

6-Wire core identification

Ang mga bahagi ng cable ay nakikilala sa pamamagitan ng pangkulay ng pagkakabukod, at iba't ibang kulay ang ginagamit upang makilala ang mga hibla sa loob ng mga pares (mga grupo). Maaaring gamitin ang iba't ibang spectra ng kulay, mga banda ng kulay, o numero upang makilala at matukoy ang mga grupo ng wire, o ayon sa mga kinakailangan ng customer.

7-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, mataas at mababang temperature resistance, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon:

Silicone na pagkakabukod ng goma: 180℃; Fluoroplastic insulation: 200℃.

9.2 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa -20 ℃

9.3 Pinakamababang radius ng baluktot para sa pag-install ng cable:

Para sa mga non-armored cable o copper wire braided shielded flexible cables: ang bending radius ay hindi dapat mas mababa sa 6 na beses sa panlabas na diameter ng cable;

Mga cable na may copper tape, copper-plastic tape o aluminum-plastic tape shielding:

Ang baluktot na radius ay hindi dapat mas mababa sa 12 beses ang panlabas na diameter ng cable.

9.4 Ang cable na ito ay malawakang ginagamit sa industrial automation instrumentation and control system (ICS), distributed control system (DCS) , at programmable logic controllers (PLCs) na tumatakbo sa mataas o mababang temperatura na kapaligiran na may rated boltahe na 300/500V . Bilang isang linya ng pagkonekta sa pagitan ng mga elektronikong computer, mga instrumento sa automation ng industriya, mga sensor, at mga actuator, binibigyang-daan nito ang awtomatikong kontrol ng mga analog at digital na sistema ng signal tulad ng pag-detect, kontrol, alarma, at interlocking, at nagpapadala ng mga analog at digital na signal tulad ng detection, control, interlocking, at alarming ng mga variable ng proseso sa mga kagamitan sa produksyon. Ito ay nagpapakita ng mahusay na pagtutol sa magnetic field interference, electrostatic interference, at pagkasira ng insekto at ibon. Maaari itong i-install sa loob o labas ng bahay , direktang ilibing , o sa mga cable conduit at trenches.
