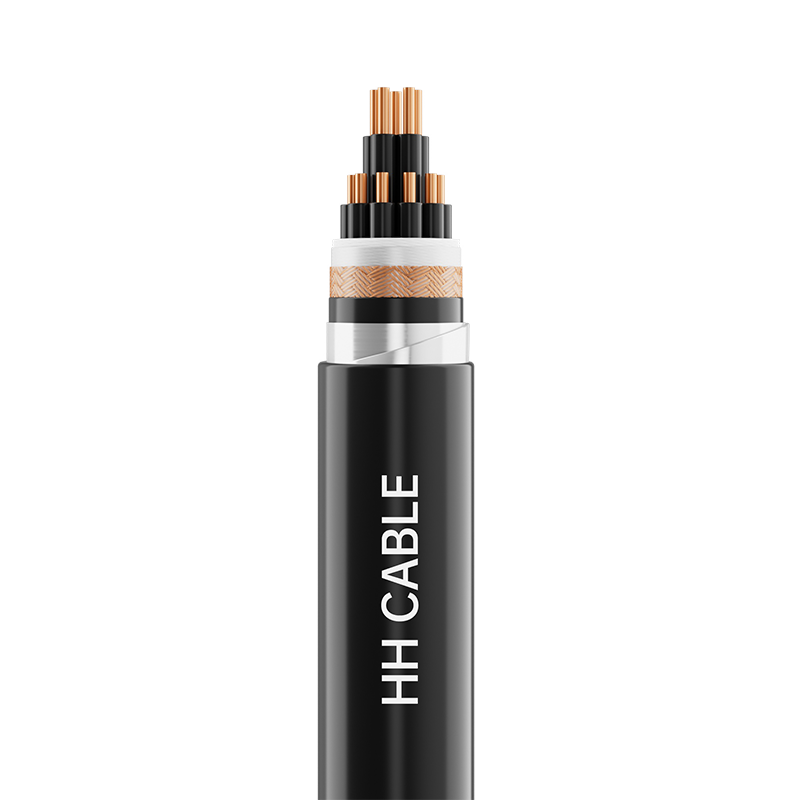

450-750V Cross-Linked Polyethylene Insulated Control Cable

Pangalan ng Produkto: 450-750V cross-linked polyethylene insulated control cable

1-Mga pamantayan sa pagpapatupad

GB/T9330-2020

2-Modeloo ng Produkto

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR, atbp.

3- Antas ng boltahe

450/750V

4-Mga Detalye ng Produkto

grid

Model

Nominal cross section ng conductor mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Bilang ng mga core

KYJV , KYJVP at iba pang serye

—

2～61

2～19

2-10

KYJV P2, KYJVP3, KYJVP4 at iba pang serye

—

4～61

4～19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 at iba pang serye

—

7～61

4～61

4～19

4-10

KYJV32 , KYJY33 at iba pang serye

—

19～61

7～61

4～19

4-10

KYJVR, KYJYR at iba pang serye

2～61

—

—

—

KYJVRP, KYJYRP at iba pang serye

2～61

2～48

—

—

—

Tandaan: 1. Ang mga hanay ng espesipikasyon ng flame -retardant cable, halogen-free low-smoke flame-retardant cable, fire-resistant cable at ang kanilang pinagsamang mga cable ay pareho sa mga katumbas na modelong binanggit sa itaas.

2. Ang inirerekomendang core number series ay: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 at 61 core.

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Class 1 solid copper conductor o Class 2 round stranded copper conductor o Class 5 soft copper conductor

Layer na lumalaban sa apoy (kung mayroon man)

Mika tape

Pagkakabukod

Cross-linked polyethylene insulation material

Pagpupuno

Non-hygroscopic Polypropylene Reticulated Filler Rope

Cable wrapping tape

Non-woven na tela o polyester tape

Metal shielding

Copper wire braiding o (copper tape o copper plastic tape o aluminum plastic tape) na pambalot

Lining (kung mayroon man)

Polypropylene embossed tape o (polyvinyl chloride o polyethylene o halogen-free low-smoke flame retardant) sheath material

Isolation sleeve (kung mayroon man)

PVC o polyethylene o walang halogen na low smoke flame retardant sheath material

Armor (kung mayroon man)

Galvanized steel strip o galvanized steel wire

Panlabas na kaluban

PVC o polyethylene o walang halogen na low smoke flame retardant sheath material

6-Wire core identification

6.1 Pagkakakilanlan ng pangkulay ng pagkakabukod:

6.1.1 Kapag ang may kulay na pagkakabukod ay ginagamit para sa pagtukoy ng mga insulated wire core, ang bawat insulated wire core ay maaari lamang gumamit ng isang kulay, maliban sa berde/dilaw na kumbinasyon ng kulay.

6.1.2 Ang mga kulay ng insulation core ng anumang multi-core cable ay hindi maaaring berde at dilaw, na hindi pinagsamang mga kulay.

6.1.2 Para sa berde/dilaw na insulated wire core, ang isang kulay ay dapat sumaklaw ng hindi bababa sa 30% at hindi hihigit sa 70% ng ibabaw ng insulated wire core, at ang ibang kulay ay dapat sumasakop sa iba at maging pare-pareho sa kabuuan.

6.1.4 Ang ginustong spectrum ng kulay para sa insulation coloring ng mga cable na may limang core o mas kaunti ay ang mga sumusunod:

2 core: walang ginustong spectrum ng kulay; 3 core: berde/dilaw, asul, kayumanggi o asul, itim, kayumanggi;

4 na core: berde/dilaw, asul, itim, kayumanggi o asul, itim, kayumanggi, kulay abo o orange;

5-core: berde/dilaw, asul, itim, kayumanggi, kulay abo o orange, o asul, itim, kayumanggi, kulay abo, orange o iba pang iba't ibang kulay.

6.1.5 Kapag may mga espesyal na kinakailangan para sa chromatography, ang mga partido ng supply at demand ay maaaring makipag-ayos at matukoy ayon sa mga kinakailangan ng customer.

6.2 Digital na pagkakakilanlan ng pagkakabukod:

6.2.1 Ang mga kable na may pito o higit pang mga core ay dapat matukoy sa pamamagitan ng mga numero. Ang pagkakabukod ay dapat na may parehong kulay at nakaayos ayon sa numero mula sa panloob na layer hanggang sa panlabas na layer sa natural na pagkakasunud-sunod na nagsisimula sa No. 1 insulated core (inirerekumenda ang itim na pagkakabukod na may puting letra), maliban sa berde/dilaw na insulated core (kung mayroon man).

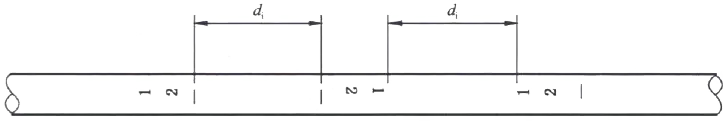

6.2.2 Kapag ang tanda ay binubuo ng isang numero, isang pahalang na linya ang dapat idagdag sa ilalim ng numero. Kapag ang tanda ay binubuo ng dalawang numero, dapat silang ayusin nang patayo at isang pahalang na linya ay dapat idagdag sa ilalim ng huling numero. Ang agwat sa pagitan ng dalawang katabing pangkat ng mga numero ay hindi dapat mas malaki sa 50mm. Ang pagsasaayos ng mga palatandaan ng digital identification ay ipinapakita sa figure sa ibaba:

7-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, mababang usok at halogen-free, termite-proof, rodent-proof, UV-resistant, low-temperature-resistant, mineral oil-resistant, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon ay 90°C.

9.2 Ang maximum na pinapayagang temperatura ng cable conductor sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo) ay 250 ℃.

9.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

9.4 Minimum na radius ng baluktot para sa pag-install ng cable:

9.4.1 Malambot na istrakturang cable:

Ang baluktot na radius ay hindi dapat mas mababa sa 6 na beses ang panlabas na diameter ng cable.

9.4.2 Mga kable na walang sandata:

Ang baluktot na radius ay hindi dapat mas mababa sa 8 beses ang panlabas na diameter ng cable.

9.4.3 Nakabaluti at metal na kalasag na mga kable:

Ang baluktot na radius ay hindi dapat mas mababa sa 12 beses ang panlabas na diameter ng cable.

9.5 Ang cable na ito ay malawakang ginagamit sa control, signal transmission, monitoring at protection circuit system na may rated boltahe na 450/750V at mas mababa upang matiyak ang ligtas, matatag at mahusay na operasyon ng mga electrical system. Maaari itong maayos na mai-install at magamit sa loob ng bahay , sa labas , r direktang ibaon sa mga cable pipe at cable trenches
