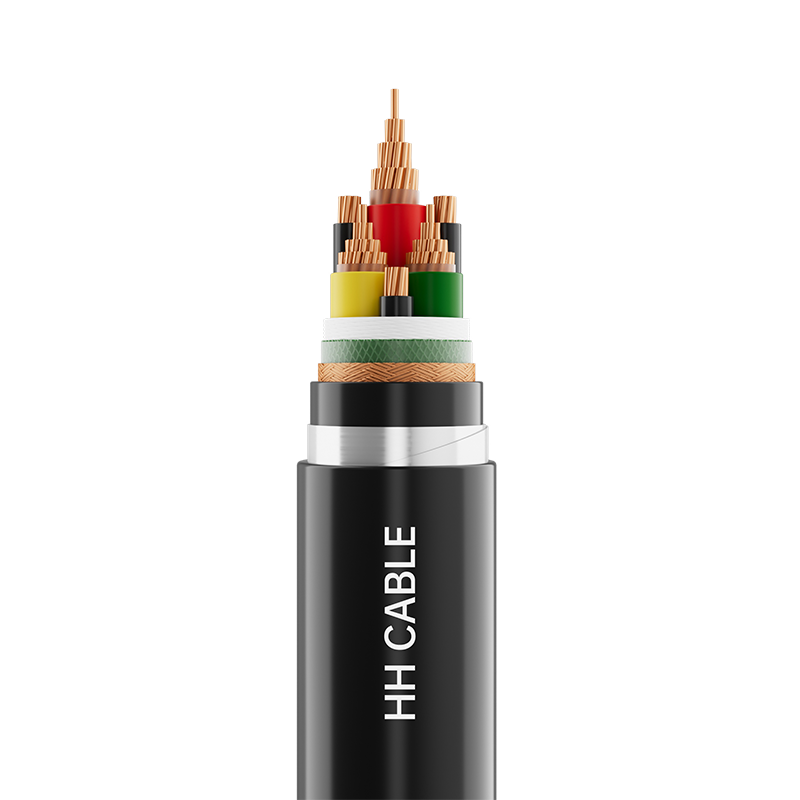

Rated Voltage 1kV Variable Frequency Power Cable

Pangalan ng Produkto: Na-rate na boltahe 1kV variable frequency power cable

1-Mga pamantayan sa pagpapatupad

Q/320282DJD009-2025

2-Modelo ng Produkto

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP, atbp.

3- Antas ng boltahe

0.6/1kV

4-Mga Detalye ng Produkto

Bilang ng mga core

Pagtutukoy

Bilang ng mga core

Pagtutukoy

Pangunahing linya ng core

Neutral na core

Pangunahing linya ng core

Neutral na core

3 3

4 mm 2

1(0.75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1.5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2.5(1.5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2.5) mm 2

150 mm 2

35（25）mm 2

25 mm 2

6（4）mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Bilang ng mga core

Pagtutukoy

3

1.5 mm 2 ～300 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted o non-compacted copper conductors, copper conductors - Class 1, Class 2, Class 5;

Layer na lumalaban sa apoy (kung mayroon man)

Mika tape

Pagkakabukod

Polyvinyl chloride insulation, cross-linked polyethylene insulation o silicone rubber

Pagpupuno

Non-hygroscopic polypropylene mesh fill rope

Cable wrapping tape

Non-woven o polypropylene tape

Metal shielding

Copper wire braiding o maluwag na sugat na tansong wire o (copper tape o copper plastic tape o aluminum plastic tape) na pambalot

Inner Sheath (kung mayroon)

Polypropylene embossed tape o (silicone rubber o polyvinyl chloride o polyethylene o halogen-free low-smoke flame retardant) sheath material

Isolation sleeve (kung mayroon man)

Polyvinyl chloride o polyethylene o walang halogen na low-smoke flame retardant sheath material o silicone rubber

Armor (kung mayroon man)

Galvanized steel strip o galvanized steel wire o braided galvanized steel wire

Panlabas na kaluban

Polyvinyl chloride o polyethylene o walang halogen na low-smoke flame retardant sheath material o silicone rubber

6-Wire core identification

6.1 Pangkulay ng pagkakabukod o pagkakakilanlan ng banda ng kulay:

3-core cable: dilaw, berde, pula o ayon sa mga kinakailangan ng customer;

3 3 core cable: 3 pangunahing core: dilaw, berde, pula o ayon sa mga kinakailangan ng customer, 3 neutral na core: dilaw-berde o itim o ayon sa mga kinakailangan ng customer.

Tandaan: Ang cross-linked polyethylene insulation ay maaaring makilala sa pamamagitan ng color bands o insulation coloring.

6.2 Multi-core cable insulation digital identification:

3-core cable: 1, 2, 3 o ayon sa mga kinakailangan ng customer;

3 3 core cable: 3 pangunahing core: 1, 2, 3 o ayon sa mga kinakailangan ng customer, 3 neutral na core: 0 o ayon sa mga kinakailangan ng customer.

7-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, lumalaban sa sunog, lumalaban sa anay, lumalaban sa daga, lumalaban sa UV, lumalaban sa langis, lumalaban sa pagsusuot, lumalaban sa mataas na temperatura, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon:

PVC pagkakabukod: 70 ℃; XLPE pagkakabukod: 90 ℃; Silicone rubber insulation: 180 ℃.

9.2 Ang maximum na pinapayagang temperatura ng cable conductor sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo) ay: polyvinyl chloride insulation: 160°C; cross-linked polyethylene insulation: 250°C; silicone rubber insulation: 350°C.

9.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

9.4 Minimum na radius ng baluktot para sa pag-install ng cable:

9.4.1 Single-core unarmoured cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 20 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable.

9.4.2 Single-core armored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable.

9.4.3 Mga multi-core na hindi armored na cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable.

9.4.4 Multi-core armored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 10 beses ang panlabas na diameter ng cable.

Ang 9.5 cable ay malawakang ginagamit sa mga power system na tumutugma sa mga variable-frequency na motor na 0.6/1kV at mas mababa, na nakakamit ng mahusay at matatag na paghahatid at kontrol ng kuryente. Tinitiyak ng mahusay na pagprotekta nito, mga katangian ng anti-interference, at kakayahang umangkop sa matataas na frequency ang ligtas at matatag na operasyon ng mga variable-frequency na motor sa mga kumplikadong electromagnetic na kapaligiran.
