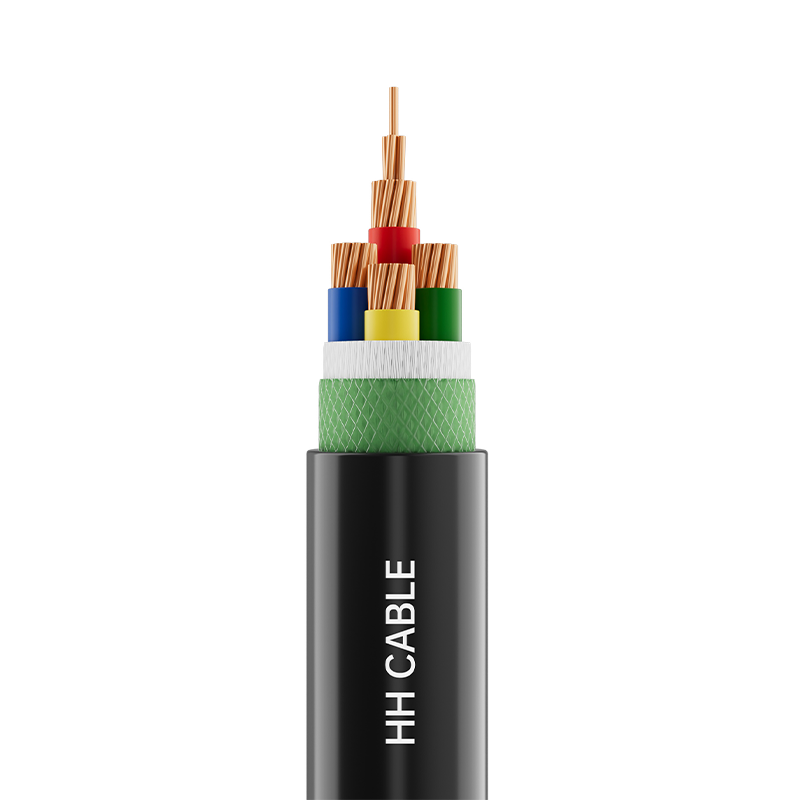

1.8-3kV At Mas Mababa sa PVC Insulated Power Cable

Pangalan ng Produkto: 1.8/3kV at mas mababa sa PVC insulated power cables

1-Mga pamantayan sa pagpapatupad

GB/T2706.1-2020

2-Modelo ng Produkto

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72, atbp.

3- Antas ng boltahe

1.8/3kV, 0.6/1kV

4-Mga Detalye ng Produkto

Bilang ng mga core

Pagtutukoy

Konduktor ng tanso

Aluminyo o aluminyo haluang metal konduktor

1-5

1.5 mm 2 ～630 mm 2

1.5 mm 2 ～630 mm 2

3 1, 3 2, 4 1

2.5 mm 2 ～630 mm 2

6 mm 2 ～630 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted o non-compacted (tanso o aluminyo o aluminyo haluang metal) conductors, tanso conductors - Class 1, Class 2, Class 5; aluminum conductor - Class 1, Class 2

Layer na lumalaban sa apoy (kung mayroon man)

Mika tape

Pagkakabukod

PVC insulation material

Pagpuno (kung mayroon man)

Non-hygroscopic Polypropylene Reticulated Filler Rope

Cable wrapping tape (kung mayroon man)

Non-woven o polypropylene tape

Metal shielding (kung mayroon man)

Copper tape wrapping o copper wire wrapping

Inner Sheath (kung mayroon)

Polypropylene embossed tape o (polyvinyl chloride o polyethylene) sheath material

Isolation sleeve (kung mayroon man)

PVC o polyethylene sheath material

Armor (kung mayroon man)

Hindi kinakalawang na asero strip o aluminum strip o aluminum alloy strip o galvanized steel strip o hindi kinakalawang na asero wire o aluminum wire o aluminum alloy wire o galvanized steel wire

Panlabas na kaluban

PVC o polyethylene sheath material

6-Wire core identification

6.1 Pagkakakilanlan ng pangkulay ng pagkakabukod:

1-core cable: dilaw o berde o pula o asul o dilaw-berde na dobleng kulay o ayon sa pangangailangan ng customer.

2-core cable: pula, asul; 3-core cable: dilaw, berde, pula;

4-core cable: dilaw, berde, pula, asul;

5-core cable: dilaw, berde, pula, asul, dilaw-berde dobleng kulay o itim o ayon sa mga kinakailangan ng customer;

3 1 core cable: dilaw, berde, pula, asul;

3 2 core cable: dilaw, berde, pula, asul, dilaw-berde dobleng kulay o itim o ayon sa mga kinakailangan ng customer;

4 1 core cable: dilaw, berde, pula, asul, dilaw-berde dual-kulay o itim o ayon sa mga kinakailangan ng customer.

Tandaan 1 : Ang dilaw, berde at pula ay ginagamit para sa pangunahing linya ng core, at ang asul ay ginagamit para sa neutral na linya ng core.

6.2 Multi-core cable insulation digital identification:

2-core cable: 0, 1; 3-core cable: 1, 2, 3; 4-core cable: 0, 1, 2, 3;

4-core cable: 0, 1, 2, 3, 4;

Tandaan 2 : Dapat puti ang mga numero o ayon sa mga kinakailangan ng customer, kung saan ang 1, 2, 3 ay para sa mga pangunahing core, 0 ay para sa neutral na core, at sa 5-core na mga cable, ang numero 4 ay tumutukoy sa mga espesyal na layunin na conductor (kabilang ang grounding conductor).

7-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, lumalaban sa sunog, lumalaban sa anay, lumalaban sa daga, lumalaban sa UV, lumalaban sa langis, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon ay 70°C.

9.2 Sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo), ang maximum na pinapayagang temperatura ng cable conductor ay 160°C.

9.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

9.4 Pinakamababang radius ng baluktot para sa pag-install ng cable

9.4.1 Single-core unarmoured cable:

Ang minimum na cable bend radius sa panahon ng pag-install ay dapat na hindi bababa sa 20 beses ang panlabas na diameter ng cable.

Ang minimum na cable bend radius pagkatapos ng pag-install ay dapat na hindi bababa sa 15 beses ang panlabas na diameter ng cable.

9.4.2 Single-core armored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable.

9.4.3 Mga multi-core na hindi armored na cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable.

9.4.4 Multi-core armored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 10 beses ang panlabas na diameter ng cable.

Ang 9.5 cable ay malawakang ginagamit sa 0.6/1kV at 1.8/3kV power distribution system. Angkop ang cable para sa fixed installation sa loob at labas, direct burial installation, pipelines, cable trays, conduits, at cable trenches. Ang metal-tape armored cable ay maaaring makatiis sa mekanikal na puwersa ngunit hindi makabuluhang tensyon. Ang metal-wire armored cable ay maaaring makatiis sa mekanikal na pwersa at malaking tensyon. Ang hindi naka-armor na cable ay hindi makatiis sa tensyon o compression.
