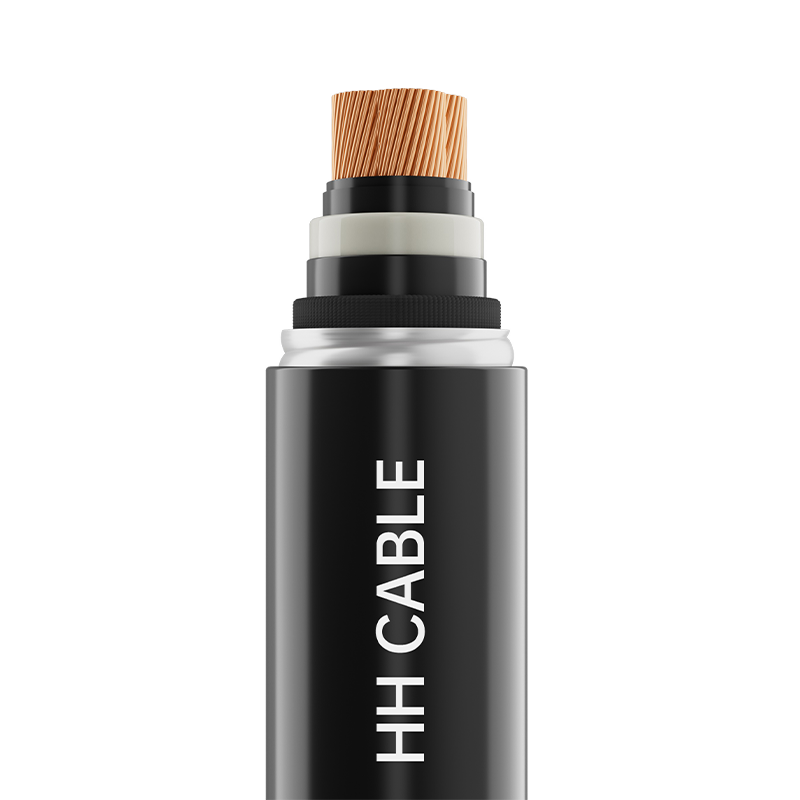

66-110kV Cross-Linked Polyethylene Insulated Power Cable

Pangalan ng Produkto: 66-110kV cross-linked polyethylene insulated power cable

1-Mga pamantayan sa pagpapatupad

GB/T11017.2-2024

2-Modelo ng Produkto

YJLW02, YJLW03, YJLW02-Z, YJLW03-Z, atbp.

3-Antas ng boltahe

38/66kV, 50/ 66kV , 64/110kV

4-Mga Detalye ng Produkto

240 mm 2 ～2000 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted o split (tanso o aluminyo) konduktor

Konduktor shielding

Semi-conductive Tetoron wrapping tape ultra-smooth cross-linked semi-conductive material

Pagkakabukod

Napakalinis na cross-linked polyethylene insulation material

Pagkakabukod shielding

Ultra-smooth na cross-linked na semi-conductive na materyal

Buffer layer

Semi-conductive buffer tape o semi-conductive buffer water-blocking tape

Metal na manggas o metal na kalasag

Corrugated na manggas ng aluminyo o makinis na manggas ng aluminyo o kawad na tanso na kalat-kalat na paikot-ikot; Bilang karagdagan, ang pagsubaybay sa temperatura ng optical fiber ay maaaring idagdag ayon sa mga pangangailangan

Anti-corrosion layer

Aspalto o mainit na natutunaw na pandikit o pintura ng aspalto

Non-metal na panlabas na kaluban

Pagkakabukod grade (PVC or polyethylene or halogen-free low smoke flame retardant) sheath material

Outer sheath conductive layer

Graphite coating o extruded na semi-conductive na materyal

6-Kulay ng kaluban

Itim o pula o ayon sa pangangailangan ng customer

7-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, mababang usok at halogen-free, termite-proof, rodent-proof, UV-resistant, atbp.

8- Mga katangian ng paggamit ng cable

8.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon ay 90°C.

8.2 Sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo), ang maximum na pinapayagang temperatura ng cable conductor ay 250°C.

8.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

8.4 Pinakamababang radius ng baluktot para sa pag-install ng cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 20 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable.

8.5Malawakang ginagamit ang mga cable sa power transmission at distribution system, kabilang ang mga urban power distribution network at industrial power supply. Angkop ang mga ito para sa fixed installation, outdoor at indoor installation, direct burial installation, cable ducts, cable trenches, at tunnels, at makatiis ng katamtamang presyon. Depende sa modelo, ang mga cable ay nag-aalok ng radial water resistance o parehong radial at longitudinal water resistance
