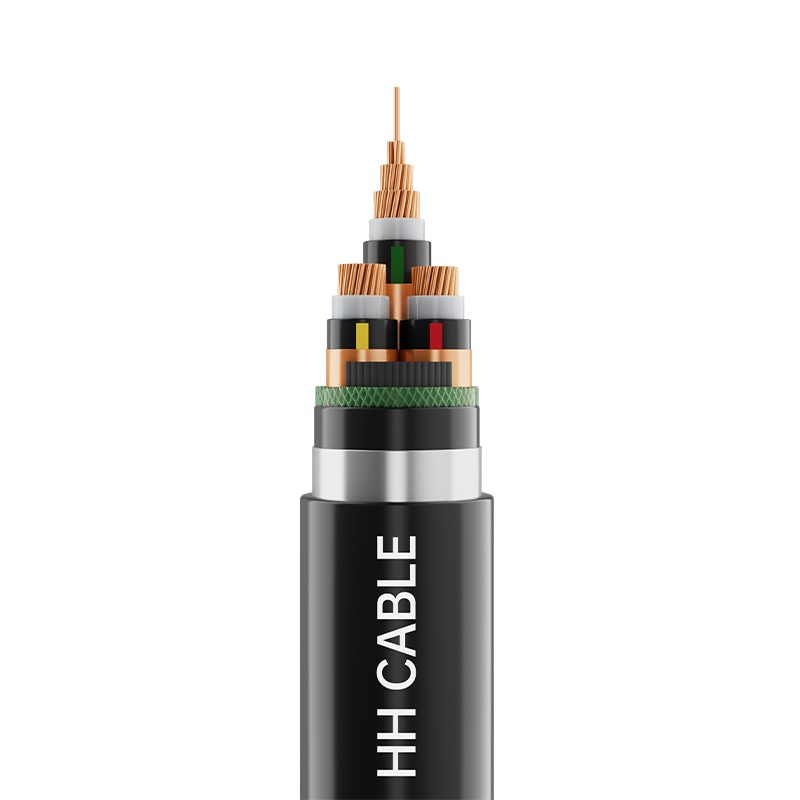

10kV XLPE Insulated Power Cable Para sa Tram Power Supply System Engineering

Pangalan ng Produkto: 10kV XLPE insulated power cable para sa tram power supply system engineering

1-Mga pamantayan sa pagpapatupad

Q/320282DJD003-2021

2-Modelo ng Produkto

YG-WDZ-YJE23

3-Antas ng boltahe

8.7/10

4-Mga Detalye ng Produkto

Bilang ng mga core

Pagtutukoy

3

50 mm 2 ～400 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted tanso konduktor

Konduktor shielding

Cross-linked semi-conductive na materyal

Pagkakabukod

Cross-linked polyethylene insulation material

Pagkakabukod shielding

Cross-linked semi-conductive na materyal

Metal shielding

Copper tape wrapping, temperatura monitoring optical fiber ay maaaring idagdag ayon sa mga pangangailangan

Pagpupuno

Non-hygroscopic polypropylene fan-shaped fill strips o

Non-hygroscopic Polypropylene Reticulated Filler Rope

Cable wrapping tape

Mababang usok zero halogen tape

manggas ng paghihiwalay

Walang halogen na low-smoke na polyolefin sheath na materyal

baluti

galvanized steel strip

Panlabas na kaluban

125℃ na walang halogen na low-smoke flame retardant cross-linked polyolefin sheath material

6-Wire core identification

Dilaw, berde, pulang ribbon na pagkakakilanlan o naka-print na 1, 2, 3 puting numero ng pagkakakilanlan o ayon sa mga kinakailangan ng customer

7-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B grade, mababang usok at halogen-free, termite-proof, rodent-proof, UV-resistant, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa normal na operasyon ay 90°C.

9.2 Sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo), ang maximum na pinapayagang temperatura ng cable conductor ay 250°C.

9.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

9.4 Minimum na radius ng baluktot para sa pag-install ng cable:

Hindi bababa sa 20 beses ang panlabas na diameter ng cable.

9.5 Ang cable na ito ay malawakang ginagamit sa mga proyekto ng tram power supply system. Bilang pangunahing bahagi na nagkokonekta sa power supply system sa mga operasyon ng tram, ang paggamit nito ay tumatakbo sa buong proseso ng power transmission, signal control, safety assurance, at stable system operation. Isinasaalang-alang din nito ang mataas na conductivity, heat resistance, anti-interference na kakayahan, at environmental adaptability para matiyak ang mahusay at ligtas na operasyon ng mga tram, na nagbibigay ng mas maaasahang suporta sa "blood vessel" para sa urban rail transit.
