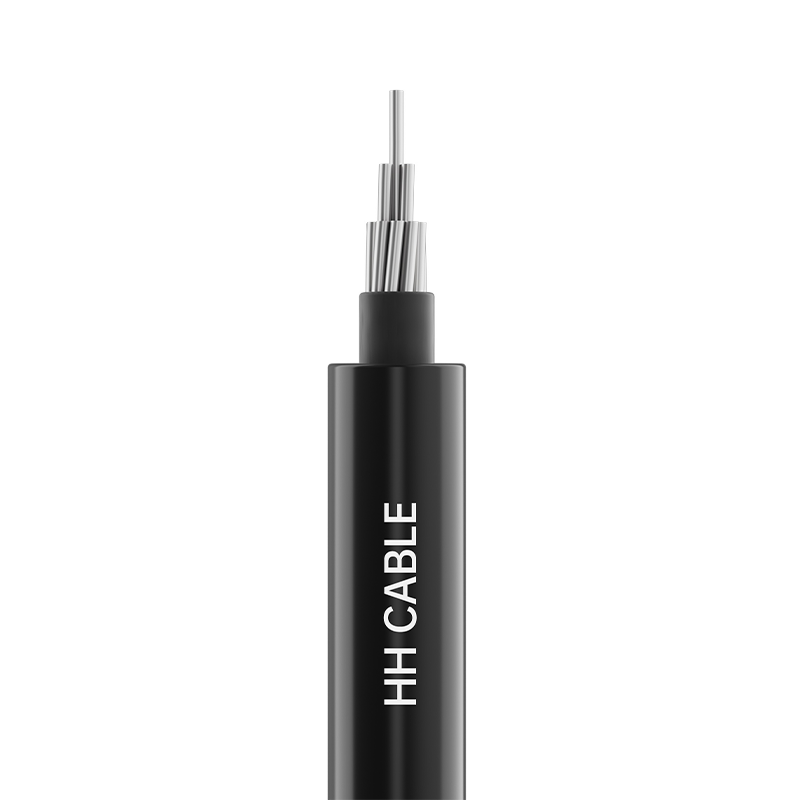

10kV Overhead Insulated Cable

Pangalan ng Produkto: 10kV overhead insulated cable

1-Mga pamantayan sa pagpapatupad

GB/T14049-2008

2-Modelo ng Produkto

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ, atbp.

3- Antas ng boltahe

10kV

4-Mga Detalye ng Produkto

Bilang ng mga core

Pagtutukoy

Konduktor ng tanso

Aluminyo o aluminyo haluang metal konduktor

1

10 mm 2 ～400 mm 2

10 mm 2 ～400 mm 2

3

25 mm 2 ～400 mm 2

25 mm 2 ～400 mm 2

3 K (A) o 3 K (B)

25 mm 2 ～400 mm 2

K 25mm 2 ～120 mm 2

25 mm 2 ～400 mm 2

K 25mm 2 ～120 mm 2

Tandaan 1: Ang K ay ang load-bearing stranded wire. Ayon sa mga teknikal na kinakailangan sa engineering, ang cross-section na tinukoy sa talahanayan ay maaaring mapili upang tumugma sa kaukulang conductor cross-section.

Kapag ang span ng tower ay mas malaki at kailangan ng karagdagang mga bearing cable, ang mga naturang bearing cable ay hindi kasama sa cable structure

Tandaan 2: (A) ay nagpapahiwatig ng steel load-bearing stranded wire, at (B) ay nagpapahiwatig ng aluminum alloy load-bearing stranded wire.

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted (tanso o aluminyo o aluminyo haluang metal) konduktor

Konduktor shield (if any)

Cross-linked o non-cross-linked semi-conductive na materyales

Pagkakabukod

High-density polyethylene o cross-linked polyethylene weather-resistant insulation material

Pagkakabukod shield (if any)

Cross-linked strippable semi-conductive na materyal

6-Pagkilala sa pagkakabukod

Pagkakabukod coloring identification:

Ang kulay ng pagkakabukod ay itim o natural. Ang phase sequence ng three-core cable insulation ay kinilala ng mga ridges, ibig sabihin, ang phase A ay may isang ridge, ang phase B ay may dalawang ridges, ang phase C ay may tatlong ridges, atbp., o ayon sa mga kinakailangan ng customer. Ang neutral na core ay minarkahan ng ibang paraan ng pagmamarka kaysa sa itaas.

7-Espesyal na mga kinakailangan sa pagganap

paglaban sa panahon, paglaban sa UV, atbp.

8- Mga katangian ng paggamit ng cable

8.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon:

High-density polyethylene: 75°C; cross-linked polyethylene: 90°C.

8.2 Ang maximum na pinapayagang temperatura ng cable conductor sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo) ay: high-density polyethylene insulation: 150°C; cross-linked polyethylene insulation: 250°C.

8.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa -20 ℃

8.4 Pinakamababang radius ng baluktot para sa pag-install ng cable:

Single-core cable: hindi bababa sa 20 beses ang panlabas na diameter ng cable;

Multi-core cable: hindi bababa sa 15 beses ang panlabas na diameter ng cable.

8.510kV overhead insulated cables ay malawakang ginagamit sa urban at rural power grid construction at upgrades upang palitan ang mga tradisyunal na hubad na conductor, bawasan ang panganib ng electric shock, mapabuti ang kaligtasan, matugunan ang mga pangangailangan sa pagpapaganda ng lungsod, maiwasan ang epekto ng mga hubad na conductor sa landscape, at makamit ang epekto ng "invisible power grid".

8.5.1 Kapag nag-i-install ng magaan at manipis na insulated na mga kable sa itaas, dapat panatilihin ang isang tiyak na distansya mula sa mga puno. Kapag ang mga kable ay gumagana, ang panandaliang pakikipag-ugnayan lamang sa pagitan ng mga kable at mga puno ang pinapayagan.

8.5.2 Kapag nag-i-install ng mga natural na insulated cable sa itaas, ang isang tiyak na distansya ay dapat mapanatili mula sa mga puno. Kapag ang mga kable ay gumagana, ang madalas na pakikipag-ugnay sa pagitan ng mga kable at mga puno ay pinapayagan.

8.5.3 Ang natitirang 10kV overhead insulated cable ay dapat i-install sa mga nakapirming overhead na lokasyon. Ang isang tiyak na distansya mula sa mga puno ay dapat mapanatili sa panahon ng pag-install. Ang madalas na pakikipag-ugnay sa pagitan ng mga kable at mga puno ay pinahihintulutan sa panahon ng operasyon. Bilang karagdagan, ang soft copper core overhead insulated cables ay dapat gamitin bilang transformer downlead.
