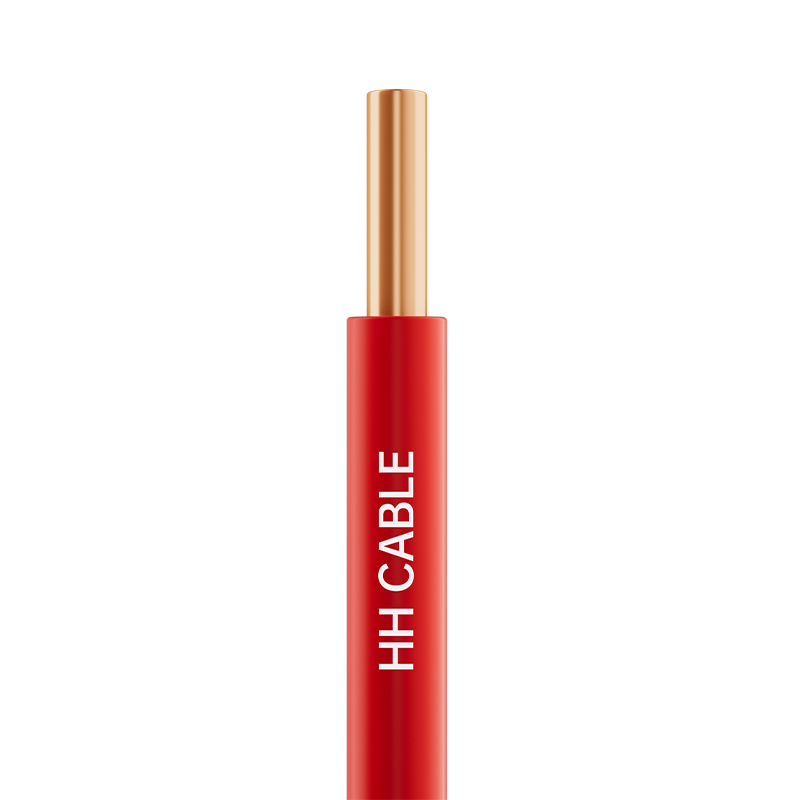

450-750V At Sa ibaba PVC Insulated Cable, Wire At Cord

Pangalan ng Produkto: 450-750V at mas mababa sa PVC insulated cable, wire at cord

1-Mga pamantayan sa pagpapatupad

GB/T5023-2008, JB/T8734-2016

2-Modelo ng Produkto

BV, BLV, BVV, BLVV, BVVB, BLVVB, BVR, RV, RVV, RVS, atbp.

3- Antas ng boltahe

450/750V, 300/500V, 300/300V

4-Kategorya ng Pagtutukoy

Antas ng boltahe

modeloo

Pagtutukoy

450/750V

60227 IEC 01(BV)

1.5 mm 2 ～400 mm 2

BLV

2.5 mm 2 ～400 mm 2

60227 IEC 0 2 ( R V)

1.5 mm2～240 mm2

BVR

2.5 mm2～185 mm2

300/500V

60227 IEC 05(BV)

0.5 mm2～1.0 mm2

BV

0.75 mm2～1.0 mm2

60227 IEC 06(RV)

0.5 mm2～1.0 mm2

300/500V

BVV

0.75 mm2～185 mm2

BLVV

2.5 mm2～185 mm2

Antas ng boltahe

modeloo

Bilang ng mga core

Pagtutukoy

300/500V

BVVB

2-3

0.75 mm 2 ～10 mm 2

BLVVB

2-3

2.5 mm 2 ～10 mm 2

300/500V

60227 IEC 53 ( RV V)

2-5

0.75 mm 2 ～2.5 mm 2

300/500V

RV V

2

1.5 mm 2 ～6 mm 2

3-5

4 mm 2 ～6 mm 2

6～37

0.5 mm 2 ～2.5 mm 2

300/300V

60227 IEC 52 ( RV V)

2-3

0.5 mm 2 ～0.75 mm 2

300/300V

RVS

2

0.5 mm 2 ～4 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted o non-compacted (tanso o aluminyo o aluminyo haluang metal) conductors, tanso conductors - Class 1, Class 2, Class 5; aluminum conductor - Class 1, Class 2

Layer na lumalaban sa apoy (kung mayroon man)

Mika tape

Pagkakabukod

PVC insulation material

Pagpuno (kung mayroon man)

Non-hygroscopic Polypropylene Reticulated Filler Rope

Cable wrapping tape (kung mayroon man)

Non-woven na tela o polyester tape

Panlabas na kaluban (kung mayroon man)

PVC sheathing compound

6-Wire core identification

6.1 Pagkakakilanlan ng pangkulay ng pagkakabukod:

6.1.1 Kapag ang may kulay na pagkakabukod ay ginagamit para sa pagtukoy ng mga insulated wire core, ang bawat insulated wire core ay maaari lamang gumamit ng isang kulay, maliban sa berde/dilaw na kumbinasyon ng kulay.

6.1.2 Ang mga kulay ng insulation core ng anumang multi-core cable ay hindi maaaring berde at dilaw, na hindi pinagsamang mga kulay.

6.1.2 Para sa berde/dilaw na insulated wire core, ang isang kulay ay dapat sumaklaw ng hindi bababa sa 30% at hindi hihigit sa 70% ng ibabaw ng insulated wire core, at ang ibang kulay ay dapat sumasakop sa iba at maging pare-pareho sa kabuuan.

6.1.4 Ang ginustong spectrum ng kulay para sa insulation coloring ng mga cable na may limang core o mas kaunti ay ang mga sumusunod:

1 core at 2 core: walang preference para sa color spectrum;

3 core: berde/dilaw, asul, kayumanggi o kayumanggi, itim, kulay abo;

4 na core: berde/dilaw, kayumanggi, itim, kulay abo o asul, kayumanggi, itim, kulay abo;

5-core: berde/dilaw, asul, kayumanggi, itim, kulay abo o asul, kayumanggi, itim, kulay abo, itim.

6.1.5 Kapag may mga espesyal na kinakailangan para sa chromatography, ang mga partido ng supply at demand ay maaaring makipag-ayos at matukoy ayon sa mga kinakailangan ng customer.

6.2 Digital na pagkakakilanlan ng pagkakabukod:

6.2.1 Ang mga kable na may anim o higit pang mga core ay dapat matukoy sa pamamagitan ng mga numero. Ang pagkakabukod ay dapat na may parehong kulay at nakaayos ayon sa numero sa natural na pagkakasunud-sunod mula sa panloob na layer hanggang sa panlabas na layer na nagsisimula sa No. 1 insulated core (inirerekumenda ang itim na pagkakabukod na may puting letra), maliban sa berde/dilaw na insulated core (kung mayroon man).

6.2.2 Kapag ang tanda ay binubuo ng isang numero, isang pahalang na linya ang dapat idagdag sa ilalim ng numero. Kapag ang tanda ay binubuo ng dalawang numero, dapat silang ayusin nang patayo at isang pahalang na linya ay dapat idagdag sa ilalim ng huling numero. Ang agwat sa pagitan ng dalawang katabing pangkat ng mga numero ay hindi dapat mas malaki sa 50mm. Ang pagsasaayos ng mga palatandaan ng digital identification ay ipinapakita sa figure sa ibaba:

7-Kulay ng kaluban

Puti, itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, fire resistant, termite resistant, rodent resistant, UV resistant, low temperature resistant, mineral oil resistant, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon ay 70°C.

9.2 Ang maximum na pinapayagang temperatura ng cable conductor sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo) ay 160 ℃.

9.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

9.4 Minimum na radius ng baluktot para sa pag-install ng cable:

Ang minimum na baluktot na radius ng mga cable na may panlabas na diameter na mas mababa sa 25 mm : hindi bababa sa 4 na beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng mga cable na may panlabas na diameter na mas malaki kaysa sa o katumbas ng 25 mm : hindi bababa sa 6 na beses ang panlabas na diameter ng cable.

9.5 Ang seryeng ito ng PVC-insulated na mga wire at cable ay may pinakamataas na rating ng boltahe na 450/750V at malawakang ginagamit sa residential, commercial, at industrial na kapaligiran para sa electric lighting at internal wiring, mga gamit sa bahay, electric equipment, instrumentation, control equipment, electronic equipment, at mga awtomatikong device. Kasama sa mga paraan ng pag-install ang mga nakapirming mga kable, panloob o panlabas , o naka-embed sa conduit o katulad na mga closed system.
