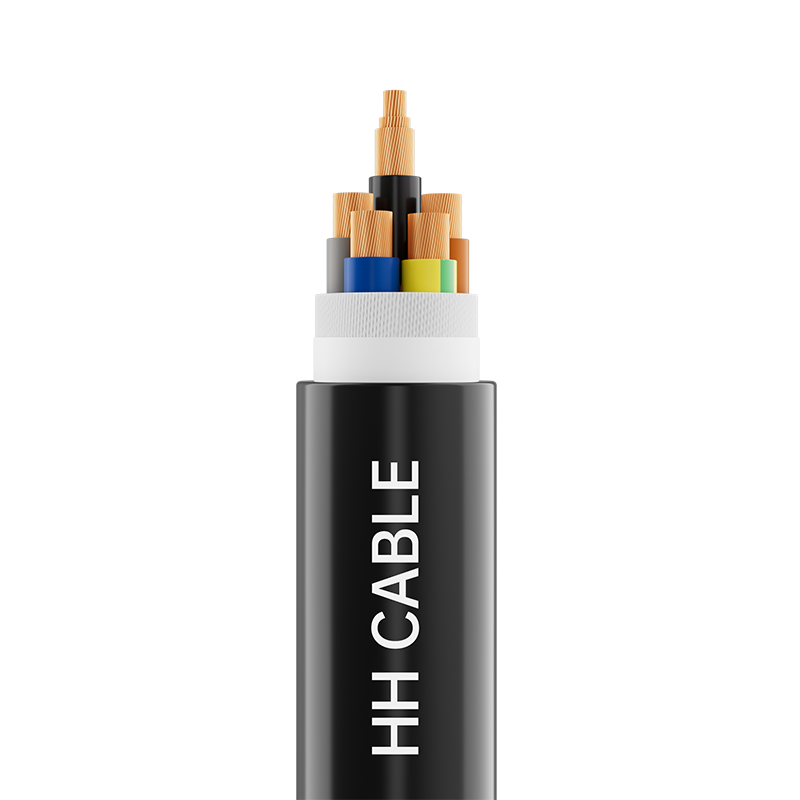

Pangkapaligiran na Mga Wire At Mga Kable Para sa Nakapirming Kable na 450-750V At Mas Mababa

Pangalan ng Produkto: Mga wire at cable na pangkalikasan para sa mga fixed wiring na 450-750V at mas mababa

1-Mga pamantayan sa pagpapatupad

Q/320282DJD006-2021

2-Modelo ng Produkto

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS, atbp.

3- Antas ng boltahe

450/750V, 300/500V, 300/300V

4-Kategorya ng Pagtutukoy

Antas ng boltahe

modeloo

Pagtutukoy

450/750V

WDZ-BYJ, WDZ-BY, atbp.

1.5 mm 2 ～400 mm 2

WDZ-BYJR, WDZ-BYR, atbp.

1.5 mm 2 ～240 mm 2

WDZ-RYJ, WDZ-RY, atbp.

1.5 mm 2 ～240 mm 2

300/500V

WDZ-BYJ, WDZ-BY, atbp.

0.5 mm 2 ～1.0 mm 2

WDZ-RY, WDZ-RY, atbp.

0.5 mm 2 ～1.0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY, atbp.

0.75 mm2～10 mm2

Antas ng boltahe

modeloo

Bilang ng mga core

Pagtutukoy

300/500V

WDZ-RYJYJB, WDZ-RYYB, atbp.

2

0.75 mm 2 ～1.0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY, atbp.

2-5

0.75 mm 2 ～2.5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP, atbp.

2

0.5 mm 2 ～6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS, atbp.

2

0.5 mm 2 ～6 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Class 1 solid copper conductor o Class 2 round stranded copper conductor o Class 5 soft copper conductor

Matigas na layer (kung mayroon man)

Mika tape

Pagkakabukod

Cross-linked polyethylene o polyolefin o cross-linked polyolefin insulation material

Pagpuno (kung mayroon man)

Non-hygroscopic polypropylene mesh fill rope

Cable wrapping tape (kung mayroon man)

Mababang usok zero halogen tape o fiberglass tape o polyester tape

Metal shielding (kung mayroon man)

Copper wire tirintas

Panlabas na kaluban (kung mayroon man)

Polyolefin o cross-linked polyolefin sheath material

6-Wire core identification

6.1 Pagkakakilanlan ng pangkulay ng pagkakabukod:

6.1.1 Kapag ang may kulay na pagkakabukod ay ginagamit para sa pagtukoy ng mga insulated wire core, ang bawat insulated wire core ay maaari lamang gumamit ng isang kulay, maliban sa berde/dilaw na kumbinasyon ng kulay.

6.1.2 Ang mga kulay ng insulation core ng anumang multi-core cable ay hindi maaaring berde at dilaw, na hindi pinagsamang mga kulay.

6.1.2 Para sa berde/dilaw na insulated wire core, ang isang kulay ay dapat sumaklaw ng hindi bababa sa 30% at hindi hihigit sa 70% ng ibabaw ng insulated wire core, at ang ibang kulay ay dapat sumasakop sa iba at maging pare-pareho sa kabuuan.

6.1.4 Ang ginustong spectrum ng kulay para sa pangkulay ng pagkakabukod ng mga cable na may limang core o mas kaunti ay ang mga sumusunod:

1 core at 2 core: walang preference para sa color spectrum;

3 core: berde/dilaw, asul, kayumanggi o kayumanggi, itim, kulay abo;

4 na core: berde/dilaw, kayumanggi, itim, kulay abo o asul, kayumanggi, itim, kulay abo;

5-core: berde/dilaw, asul, kayumanggi, itim, kulay abo o asul, kayumanggi, itim, kulay abo, itim.

6.1.5 Kapag may mga espesyal na kinakailangan para sa chromatography, ang mga partido ng supply at demand ay maaaring makipag-ayos at matukoy ayon sa mga kinakailangan ng customer.

6.2 Digital na pagkakakilanlan ng pagkakabukod:

6.2.1 Ang mga insulation core ng mga cable na may higit sa dalawang core ay maaari ding makilala sa pamamagitan ng mga numero. Ang pagkakabukod ay dapat na may parehong kulay at nakaayos sa natural na pagkakasunud-sunod mula sa panloob na layer hanggang sa panlabas na layer na nagsisimula sa insulation core No. 1 (inirerekumenda na mag-print ng mga puting numero sa itim na pagkakabukod), maliban sa berde/dilaw na insulation core (kung mayroon man).

6.2.2 Kapag ang tanda ay binubuo ng isang numero, isang pahalang na linya ang dapat idagdag sa ilalim ng numero. Kapag ang tanda ay binubuo ng dalawang numero, dapat silang ayusin nang patayo at isang pahalang na linya ay dapat idagdag sa ilalim ng huling numero. Ang agwat sa pagitan ng dalawang katabing pangkat ng mga numero ay hindi dapat mas malaki sa 50mm. Ang pagsasaayos ng mga palatandaan ng digital identification ay ipinapakita sa figure sa ibaba:

7-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

8-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, fire resistant, termite resistant, rodent resistant, UV resistant, low temperature resistant, mineral oil resistant, atbp.

9- Mga katangian ng paggamit ng cable

9.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon ay: polyolefin insulation: 70°C; cross-linked polyethylene insulation o cross-linked polyolefin insulation: 90°C .

9.2 Ang maximum na pinapayagang temperatura ng cable conductor sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo) ay: polyolefin: 160°C; cross-linked polyethylene insulation o cross-linked polyolefin insulation: 250°C.

9.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

9.4 Minimum na radius ng baluktot para sa pag-install ng cable:

Ang minimum na baluktot na radius ng mga cable na may panlabas na diameter na mas mababa sa 25 mm : hindi bababa sa 4 na beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng mga cable na may panlabas na diameter na mas malaki kaysa sa o katumbas ng 25 mm : hindi bababa sa 6 na beses ang panlabas na diameter ng cable.

9.5 Tinutukoy ng seryeng ito ang mga wire at cable na pangkalikasan para sa mga wiring na may maximum na boltahe na 450/750V. Malawakang ginagamit ang mga ito sa mga lugar na may mataas na kaligtasan at mga kinakailangan sa kapaligiran, tulad ng rail transit, airport, matataas na gusali, shopping mall, at ospital, para sa electric lighting at internal wiring, electrical appliances, electric equipment, instrument at metro, control equipment, electronic equipment, at mga awtomatikong device. Kasama sa mga paraan ng pag-install ang mga nakapirming mga kable, panloob o panlabas na pag-install , o pag-embed sa conduit o katulad na mga closed system.
