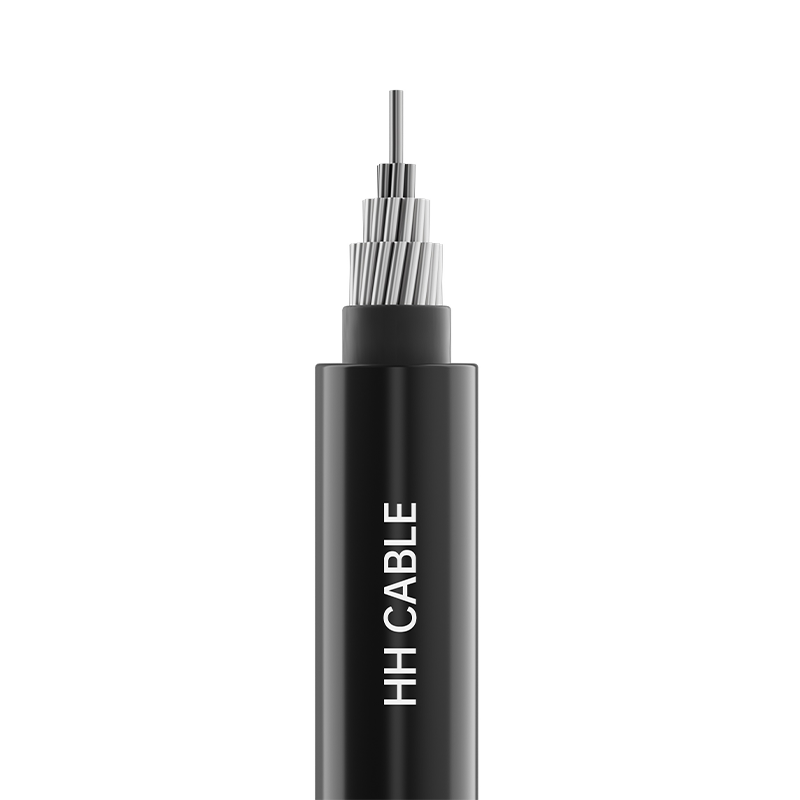

20kV At Below Steel Core Reinforced Aluminum Core (Aluminum Alloy Core) Overhead Insulated Cable

Pangalan ng Produkto: 20kV at mas mababa sa steel core reinforced aluminum core (aluminum alloy core) overhead insulated cable

1-Mga pamantayan sa pagpapatupad

Q/320282DJD002-2021, Q/320282DJD007-2025

2-Modelo ng Produkto

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q, atbp.

3- Antas ng boltahe

1kV, 10kV, 20kV

4-Mga Detalye ng Produkto

Bilang ng mga core

Mga pagtutukoy (aluminyo/bakal)

1

10/2 mm 2 ～400/95 mm 2

5- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

konduktor

Round compressed steel core reinforced (aluminyo o aluminyo haluang metal) konduktor

Conductor shield (kung mayroon man)

Cross-linked o non-cross-linked semi-conductive na materyales

pagkakabukod

High-density polyethylene o cross-linked polyethylene weather-resistant insulation material

6-Pagkilala sa pagkakabukod

Pagkakakilanlan ng pangkulay ng pagkakabukod:

Ang kulay ng pagkakabukod ay itim o ayon sa pangangailangan ng customer.

7-Espesyal na mga kinakailangan sa pagganap

Ang paglaban sa panahon, paglaban sa UV, lakas ng makunat, atbp.

8- Mga katangian ng paggamit ng cable

8.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon:

Ordinaryong polyethylene, polyvinyl chloride: 70 ℃; high-density polyethylene: 75 ℃ ; cross-linked polyethylene: 90 ℃.

8.2 Ang maximum na pinapayagang temperatura ng cable conductor sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo) ay: ordinaryong polyethylene, polyvinyl chloride: 130 ℃; high-density polyethylene insulation: 150 ℃; cross-linked polyethylene insulation: 250 ℃.

8.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa -20 ℃

8.4 Pinakamababang radius ng baluktot para sa pag-install ng cable:

Hindi bababa sa 20 beses ang panlabas na diameter ng cable.

8.5 Ang steel-reinforced aluminum (aluminum alloy) overhead insulated cable hanggang 20kV ay malawakang ginagamit sa rural power grid construction at upgrades, lalo na sa long-span power supply system sa bulubunduking lugar. Kung ikukumpara sa mga purong aluminum conductor, nag-aalok ang mga ito ng mas malaking breaking strength at mas mahusay na sag na katangian, pagtaas ng transmission capacity nang hindi binabago ang mga tower load. Ang bilang ng mga tower ay maaaring bawasan ayon sa partikularidad ng bulubunduking lugar o ilog upang makamit ang malalaking span power supply.
