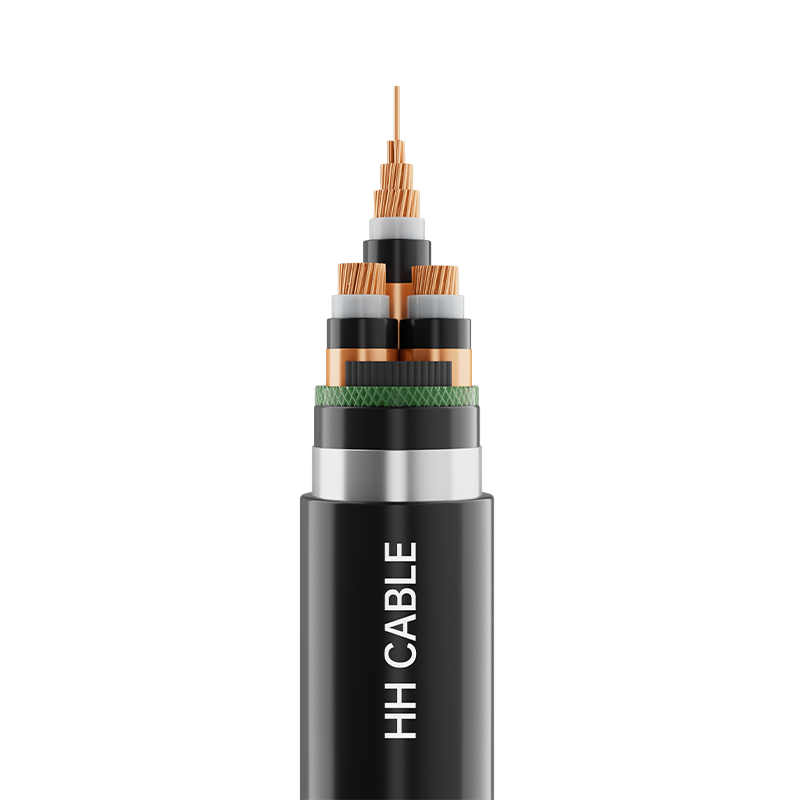

6-35kV Cross-Linked Polyethylene Insulated Power Cable

Pangalan ng Produkto: 6-35kV cross-linked polyethylene insulated power cable

1-Mga pamantayan sa pagpapatupad

GB/T2706.2～3-2020

2-Modelo ng Produkto

YJV, YJY, YJV22, YJV32, YJY23, YJY33, YJV62, YJV72, atbp.

3- Mga Detalye ng Boltahe

Antas ng boltahe

Bilang ng mga core

Pagtutukoy

Konduktor ng tanso

Aluminyo o aluminyo haluang metal konduktor

3.6/6kV

6/6 (10) kV

8.7/10(15) kV

12/20kV

3

25 mm 2 ～630 mm 2

25 mm 2 ～630 mm 2

1

25 mm 2 ～800 mm 2

25 mm 2 ～800 mm 2

18/20（30）kV

3

35 mm 2 ～630 mm 2

35 mm 2 ～630 mm 2

1

35 mm 2 ～800 mm 2

35 mm 2 ～800 mm 2

21/35kV

26/35kV

3

50 mm 2 ～630 mm 2

50 mm 2 ～630 mm 2

1

50 mm 2 ～800 mm 2

50 mm 2 ～800 mm 2

4- Paglalarawan ng istraktura ng cable

Istraktura ng cable

Paglalarawan ng Materyal

Konduktor

Round compacted (tanso o aluminyo o aluminyo haluang metal) konduktor

Konduktor shielding

Cross-linked semi-conductive na materyal

Pagkakabukod

Cross-linked polyethylene insulation material

Pagkakabukod shielding

Cross-linked semi-conductive na materyal

Metal shielding

Copper tape wrapping o copper wire sparse winding; Bilang karagdagan, ang pagsubaybay sa temperatura ng optical fiber ay maaaring idagdag ayon sa mga pangangailangan

Pagpuno (kung mayroon man)

Non-hygroscopic polypropylene fan-shaped fill strips o

Non-hygroscopic Polypropylene Reticulated Filler Rope

Cable wrapping tape (kung mayroon man)

Non-woven o polypropylene tape

Isolation sleeve (kung mayroon man)

PVC o polyethylene o walang halogen na low smoke flame retardant sheath material

Armor (kung mayroon man)

Hindi kinakalawang na asero strip o aluminum strip o aluminum alloy strip o galvanized steel strip o hindi kinakalawang na asero wire o aluminum wire o aluminum alloy wire o galvanized steel wire

Panlabas na kaluban

PVC o polyethylene o walang halogen na low smoke flame retardant sheath material

5-Wire core identification

Single-core cable: ayon sa natural na kulay ng pagkakabukod - orihinal na kulay

Three-core cable: dilaw, berde, pulang ribbon na pagkakakilanlan o naka-print na 1, 2, 3 puting numero ng pagkakakilanlan o ayon sa mga kinakailangan ng customer

6-Kulay ng kaluban

Itim o ayon sa pangangailangan ng customer

7-Espesyal na mga kinakailangan sa pagganap

Flame retardant A/B/C grade, mababang usok at halogen-free, termite-proof, rodent-proof, UV-resistant, water-resistant, atbp.

8- Mga katangian ng paggamit ng cable

8.1 Ang maximum na pangmatagalang rate na temperatura na pinapayagan para sa cable conductor sa panahon ng normal na operasyon ay 90°C.

8.2 Sa panahon ng short circuit (tagal na hindi hihigit sa 5 segundo), ang maximum na pinapayagang temperatura ng cable conductor ay 250°C.

8.3 Ang temperatura ng pag-install ng cable ay hindi dapat mas mababa sa 0 ℃

8.4 Pinakamababang radius ng baluktot para sa pag-install ng cable

8.4.1 Single-core unaarmored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 20 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable.

8.4.2 Single-core armored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable.

8.4.3 Three-core unarmoured cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 15 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable.

8.4.3 Three-core armored cable:

Ang minimum na baluktot na radius ng cable sa panahon ng pag-install : hindi bababa sa 12 beses ang panlabas na diameter ng cable;

Ang minimum na baluktot na radius ng cable pagkatapos ng pag-install : hindi bababa sa 10 beses ang panlabas na diameter ng cable.

Ang 8.5 cable ay malawakang ginagamit sa power transmission at distribution system, kabilang ang mga urban power distribution network at industrial power supply. Angkop ang cable para sa nakapirming pag-install sa loob at labas, maaaring direktang ibabaon sa mga pipeline, cable tray, conduit, at cable trenches. Ang metal-tape armored cable ay maaaring makatiis sa mekanikal na pwersa ngunit hindi makabuluhang tensyon; Ang wire-armored cable ay maaaring makatiis sa mekanikal na pwersa at malaking tensyon; hindi naka-armored cable ay hindi makatiis sa tensyon o compression.
